In PC-Active 332 lees je vanaf pagina 76 over het maken van een flipperkast op tafelformaat. We splitsen de workshop op in twee delen. In het eerste deel overlopen we de hardware die nodig is om je eigen flipperkast tot leven te wekken, in PC-Active 333 volgt deel twee en daarin komt de software aan bod. Hieronder vind je het hardwarelijstje plus de bouwtekeningen van der flipperkast op tafelformaat.
Dit is een lijstje met alle hardware benodigdheden en hun code op Amazon. De prijzen van elektronicamateriaal zijn enorm aan schommelingen en promoties onderhevig, we raden je dus aan om zelf goed te zoeken naar de beste aanbiedingen.
Om de kast in de juiste formaten te bouwen, is onderstaande bouwtekening beschikbaar
Foto's
In PC-Active was geen ruimte voor alle foto's. Daarom worden deze hieronder weergegeven, inclusief bijschriften.
De drie monitors moeten langs de bovenzijde perfect uitgelijnd zijn
De monitor in de kopkast moet als ‘output device’ worden geselecteerd

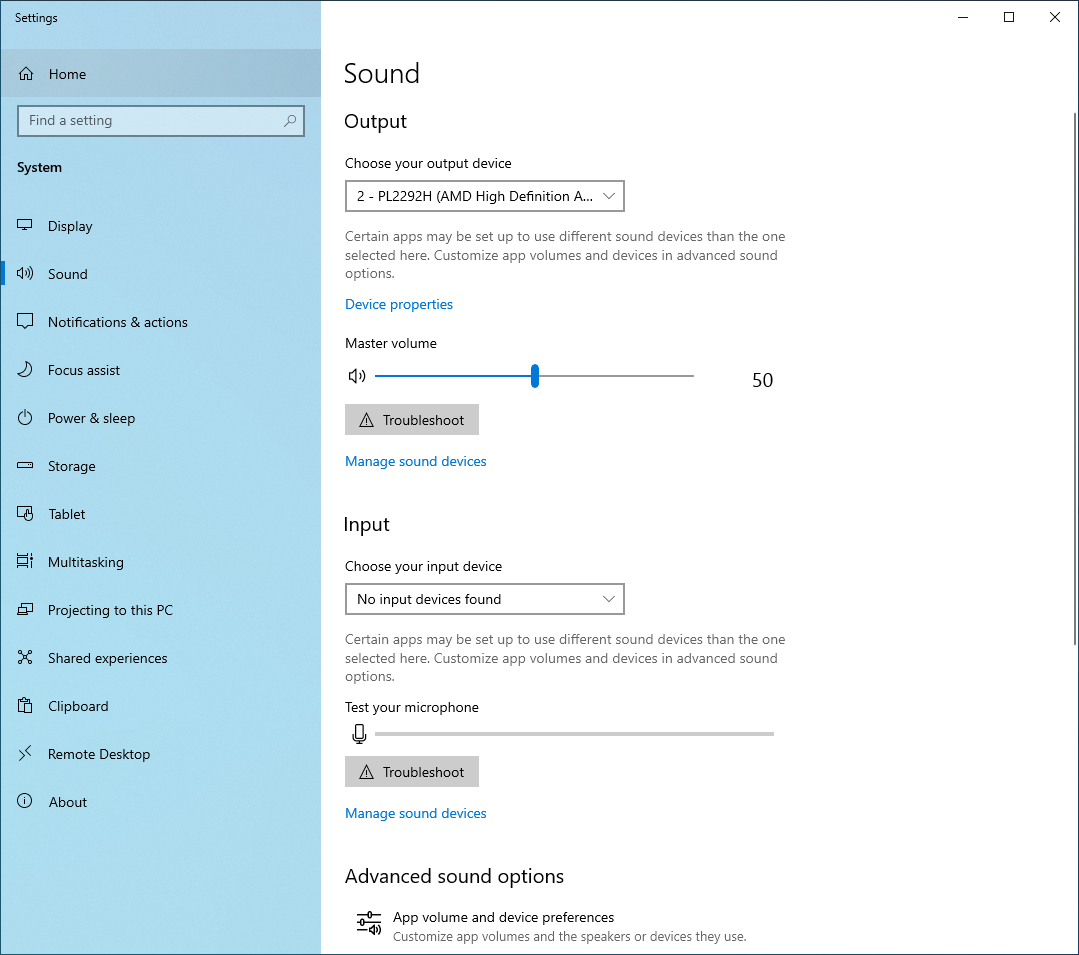

Zowel het geluid via de hdmi-monitor als via de interne 7.1-geluidskaart, zijn geactiveerd

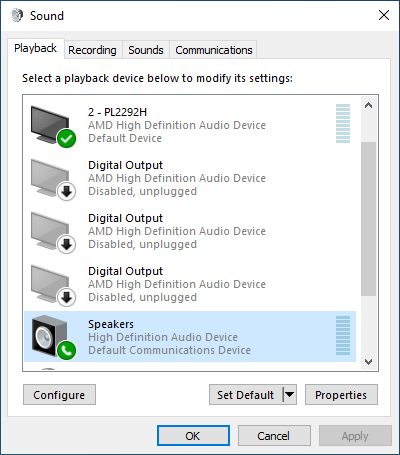

Je kunt je luidsprekers testen via de Speaker Setup in Windows

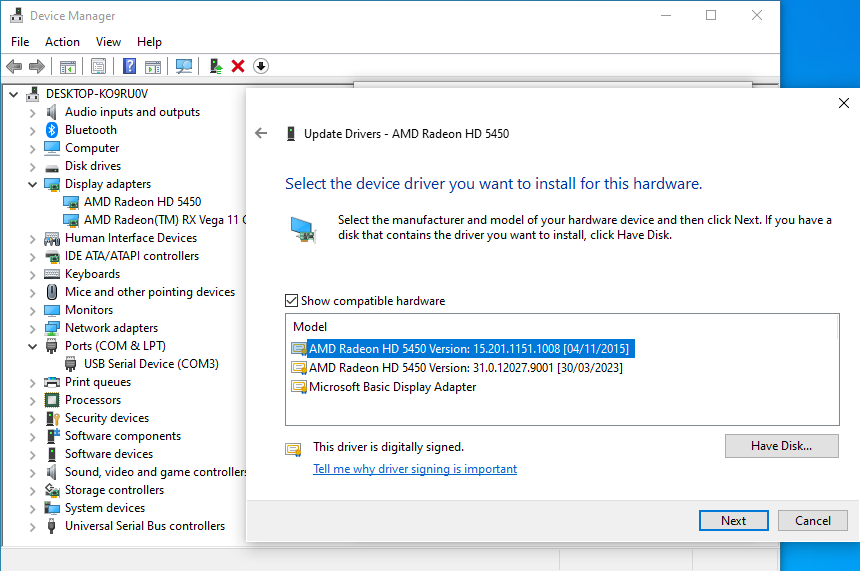

Kies voor de oude versie 15 van de AMD-driver, anders werkt de grafische kaart niet

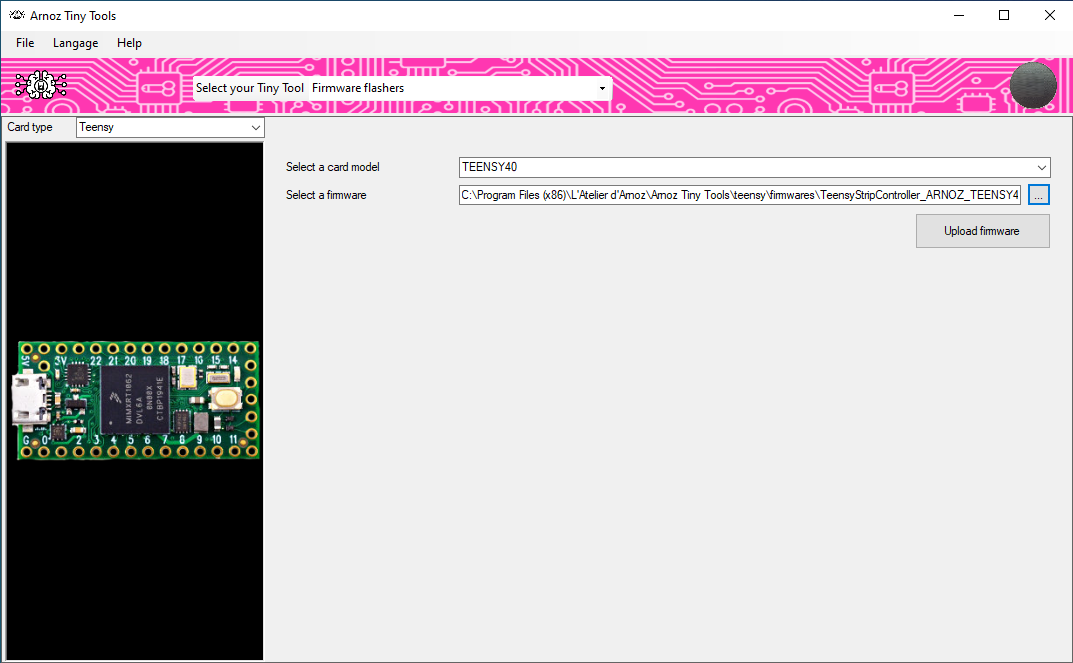

We gebruiken Arnoz Tiny Tools om de firmware te flashen naar de Teensy
Zo begint het allemaal: een kale pinball in de werkplaats

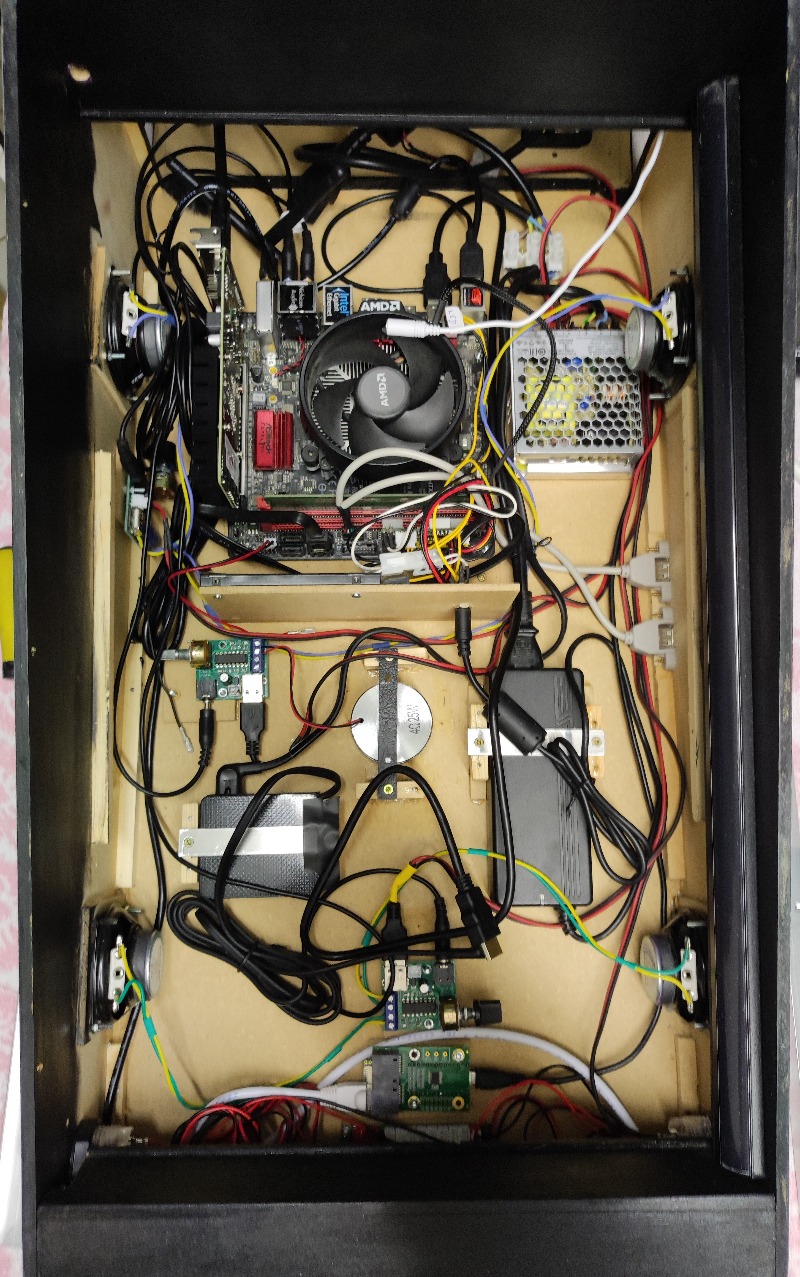

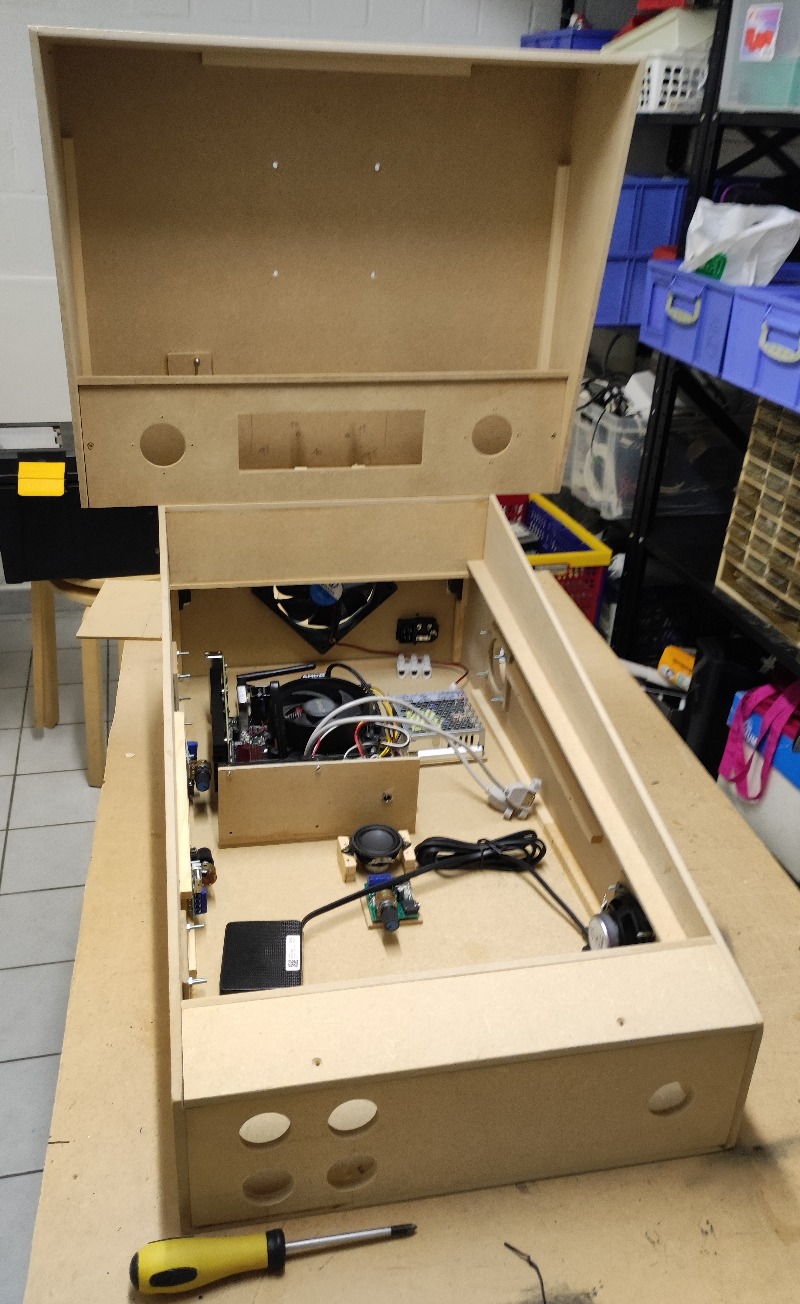

Blik in de buik van de pinball. Bovenaan het moederbord, in het midden de voeding voor de pc en het scherm, onderaan de Teensy

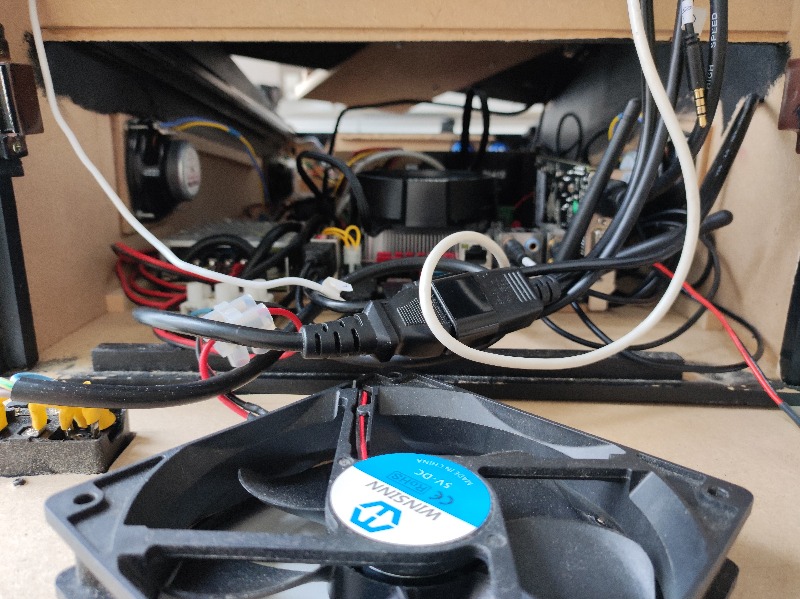

De achterkant van de pinball met de grote ventilator en de aansluitingen richting het moederbord

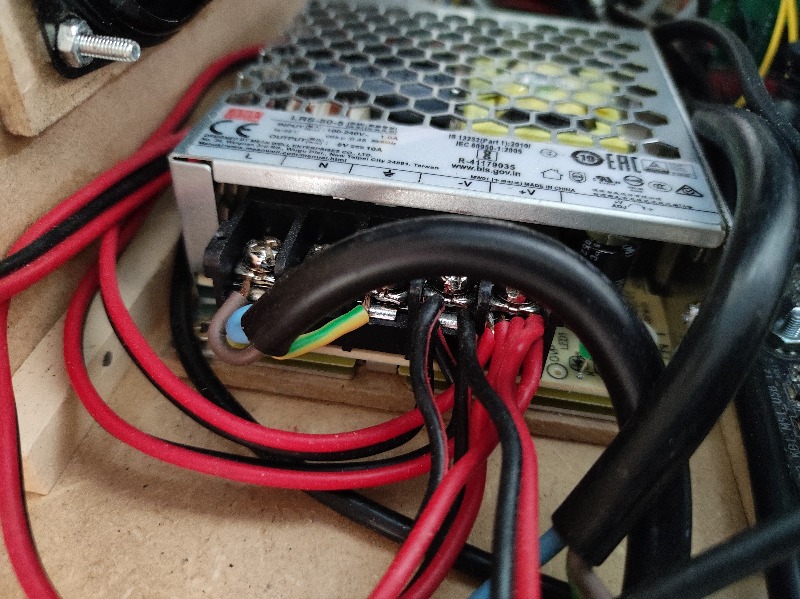

De 5V-voeding, die we gebruiken voor de lichtjes in de knoppen en de ledstrips

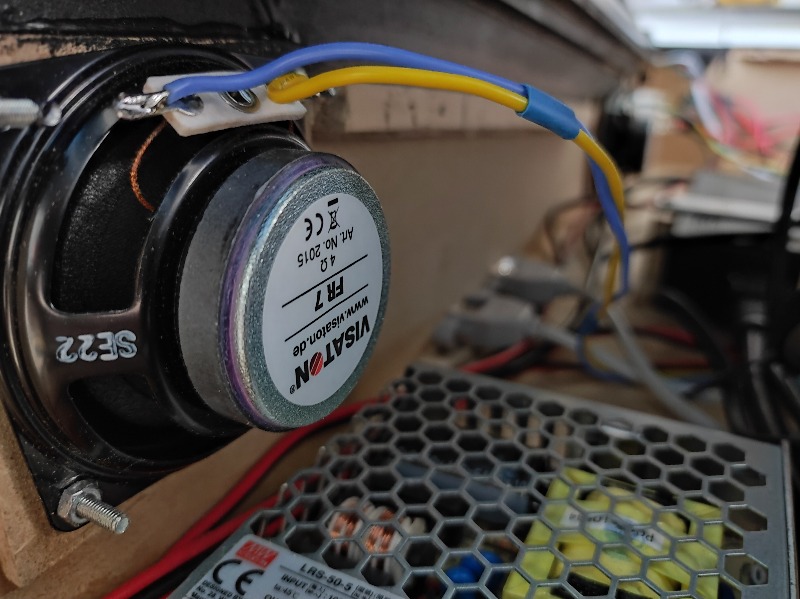

Eén van de zeven luidsprekers in de machine

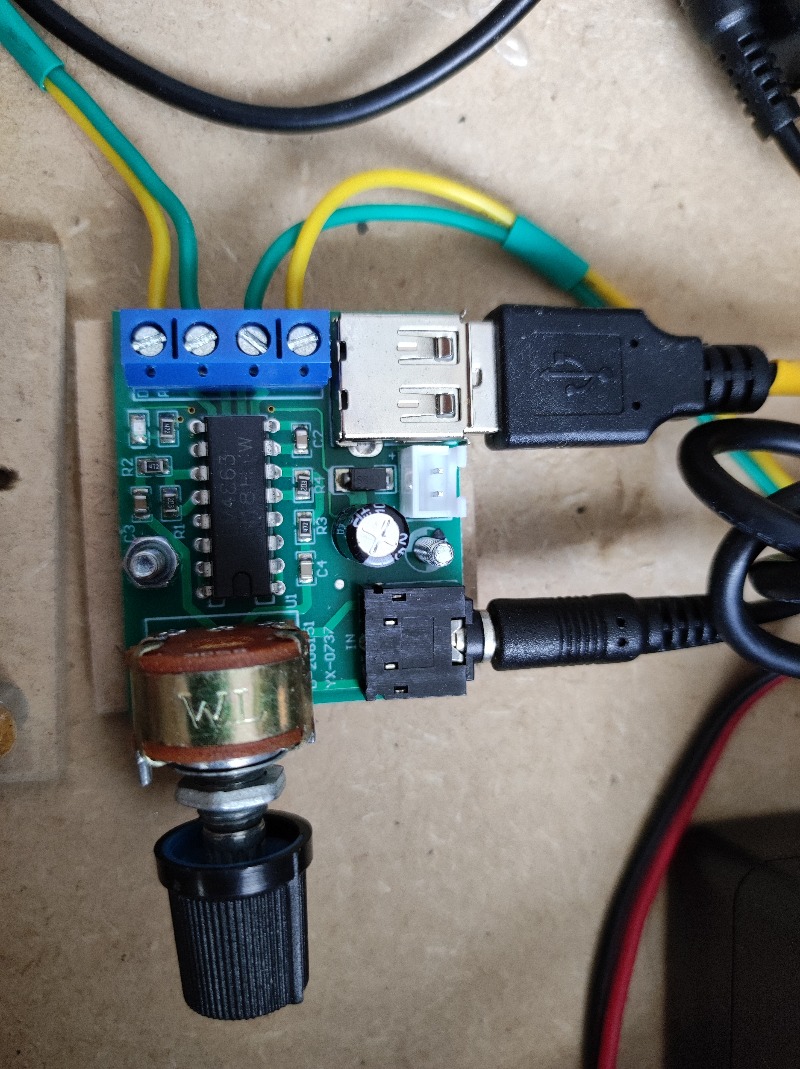

Een eenvoudig versterkertje van een paar euro volstaat. De voeding loopt over een usb-stekkertje

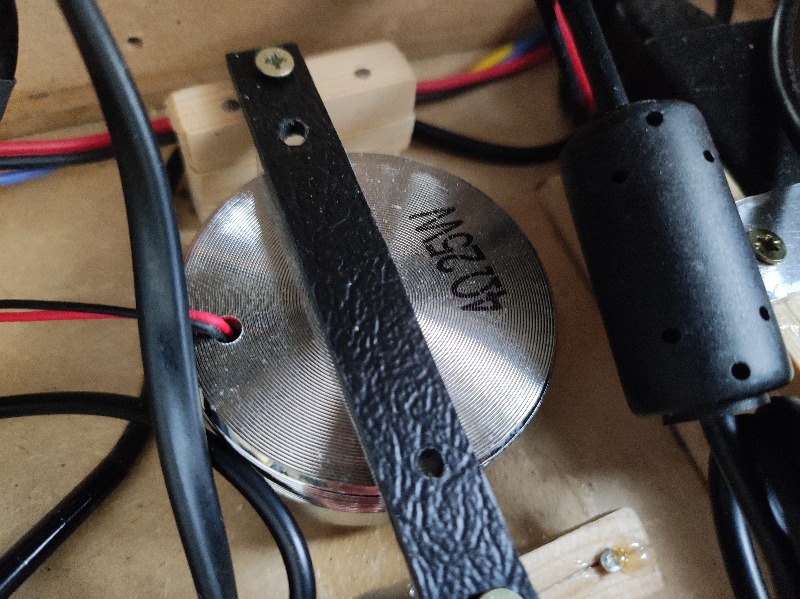

De resonantieluidspreker wordt tegen het onderpaneel van de kast geklemd

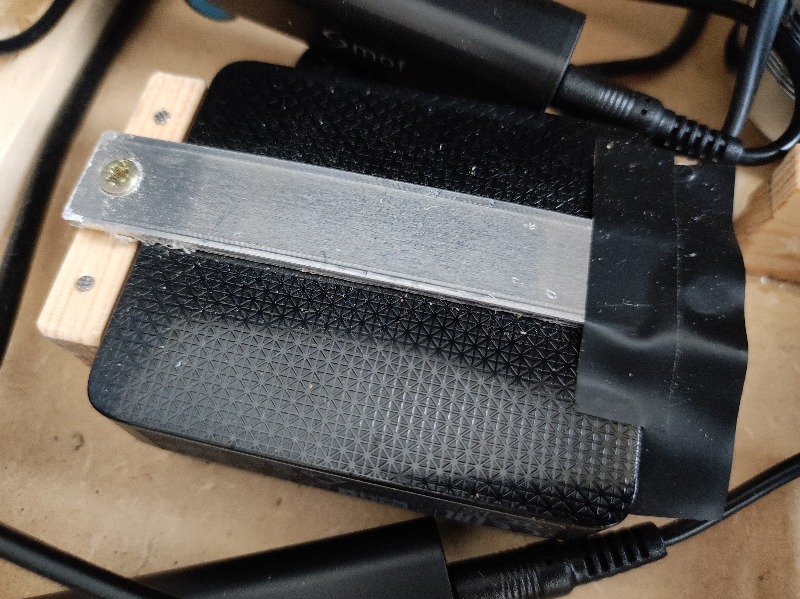

We bevestigen de voedingen van de pc en de monitor met een beugeltje

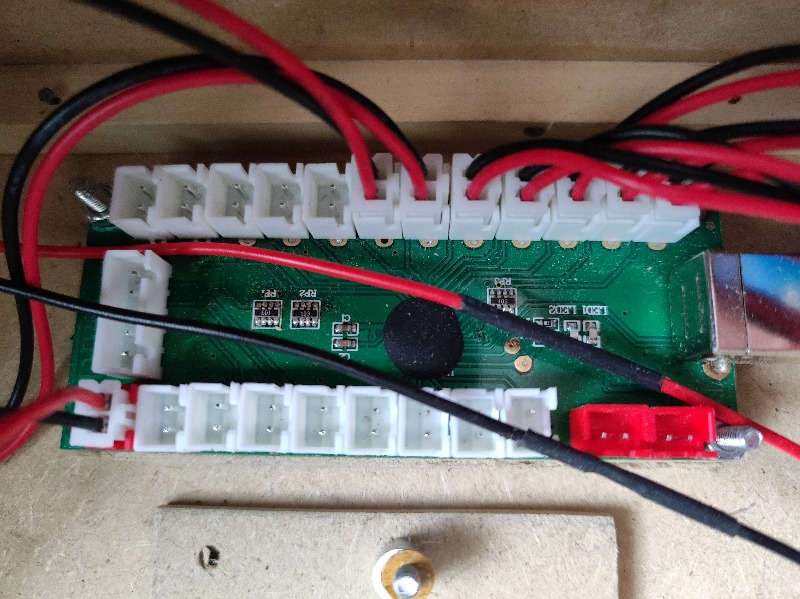

Via de usb-encoder worden de knoppen aangesloten

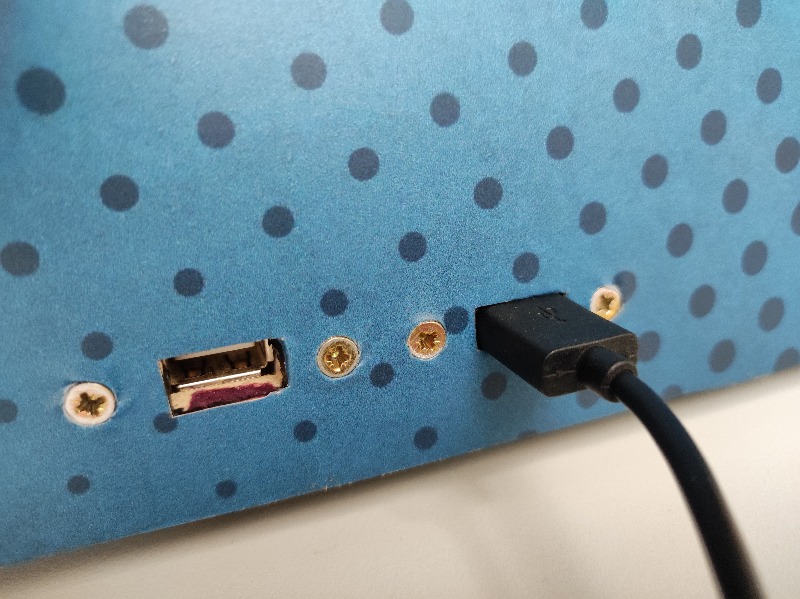

Foto van de zijkant van de flipper, waar we twee extra usb-aansluitingen hebben ingebouwd

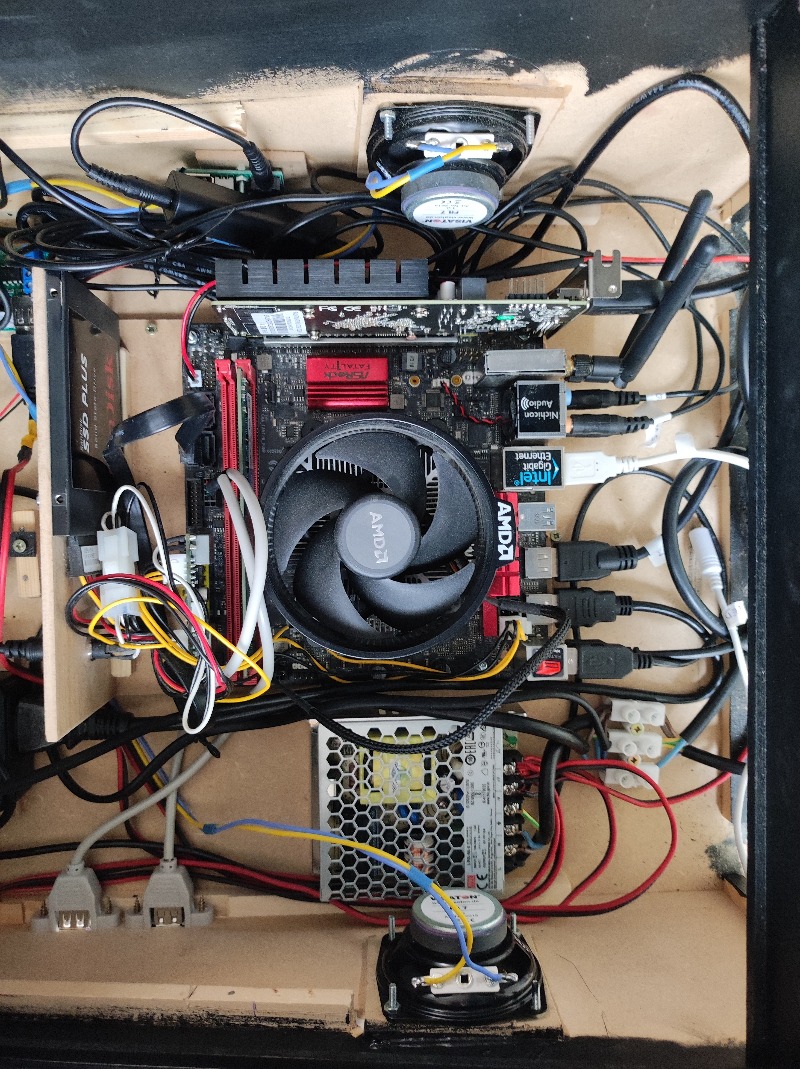

Beeld van het moederbord, met bovenaan en onderaan twee luidsprekers. De SSD-drive hebben we gemonteerd op een houten plankje

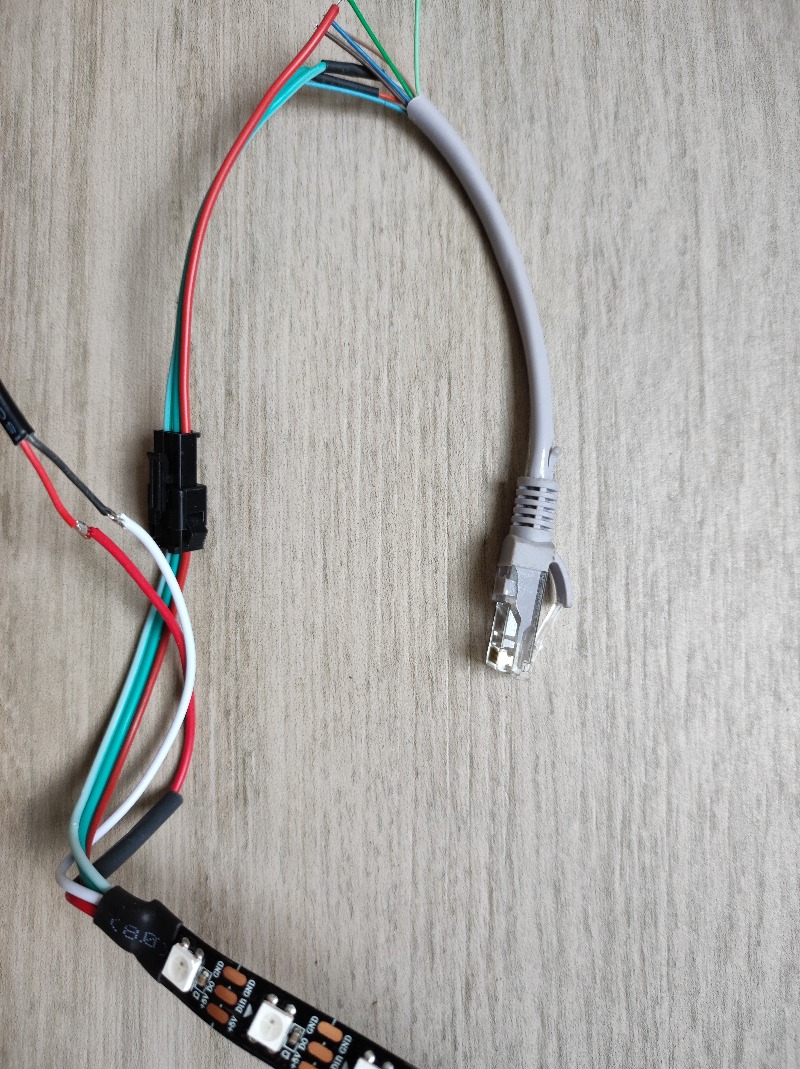

De aansluiting van de ledstrip gaat via een ethernet-kabeltje

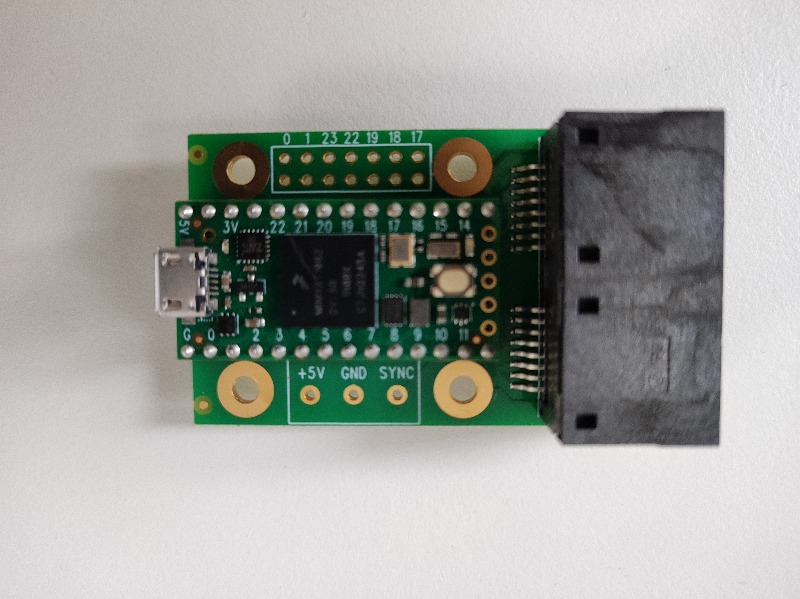

Na wat soldeerwerk zit de OctoWS2811-module vast op de Teensy

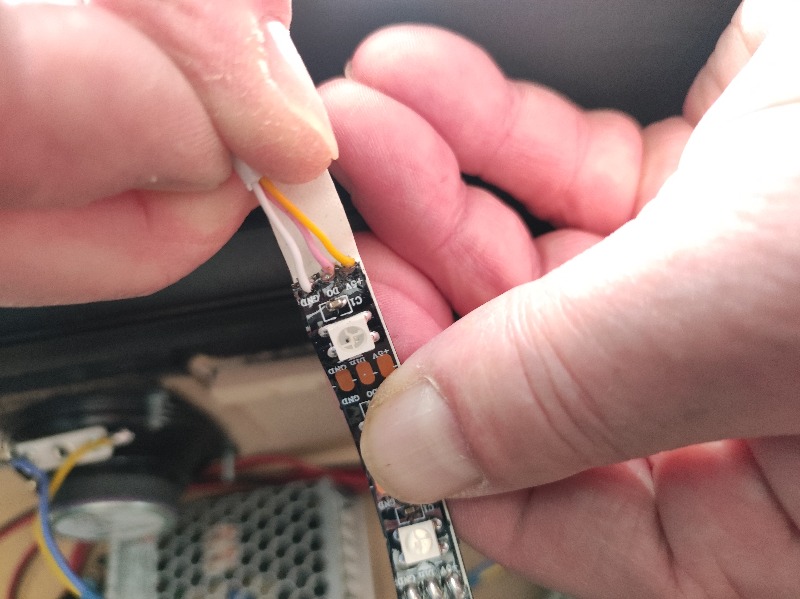

De draden moet je voorzichtig solderen aan de ledstrip

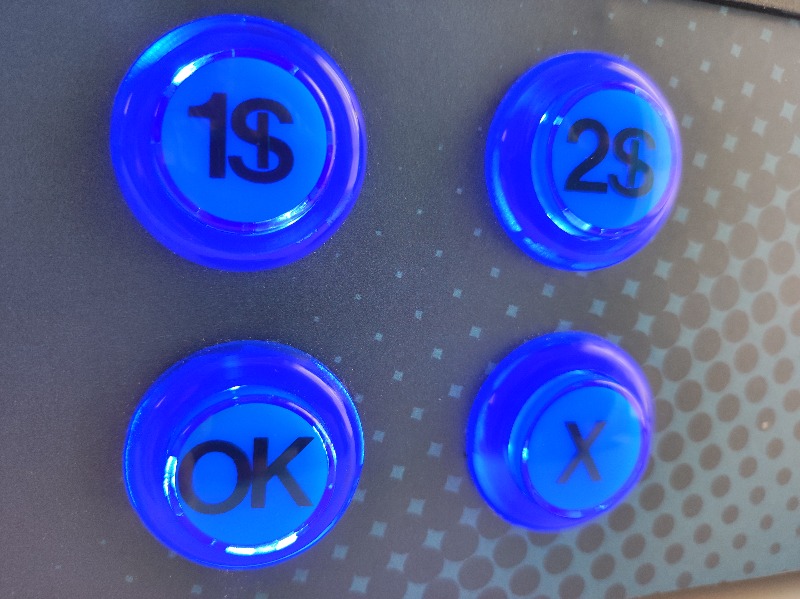

De lichtgevende knoppen hebben we voorzien van plaklettertjes uit de hobbywinkel

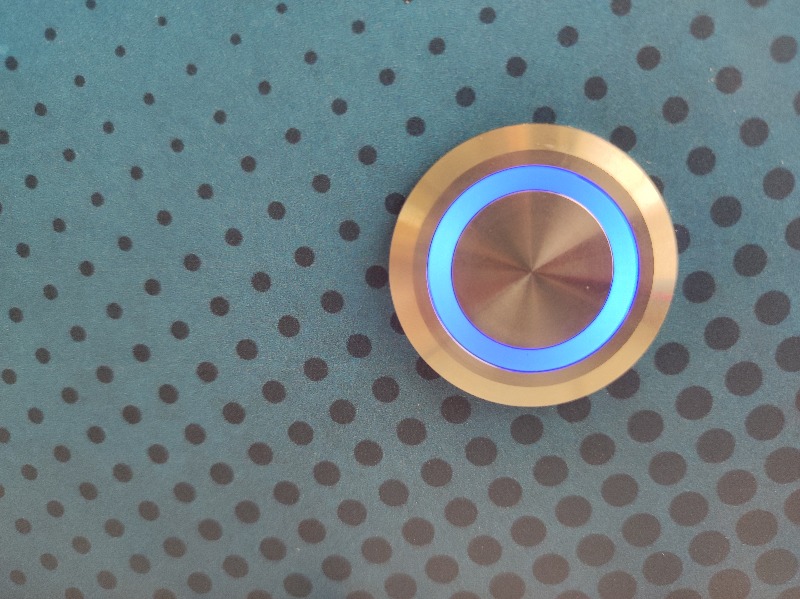

Een mooie deurbelknop van Aliexpress stuurt de bal in het speelveld

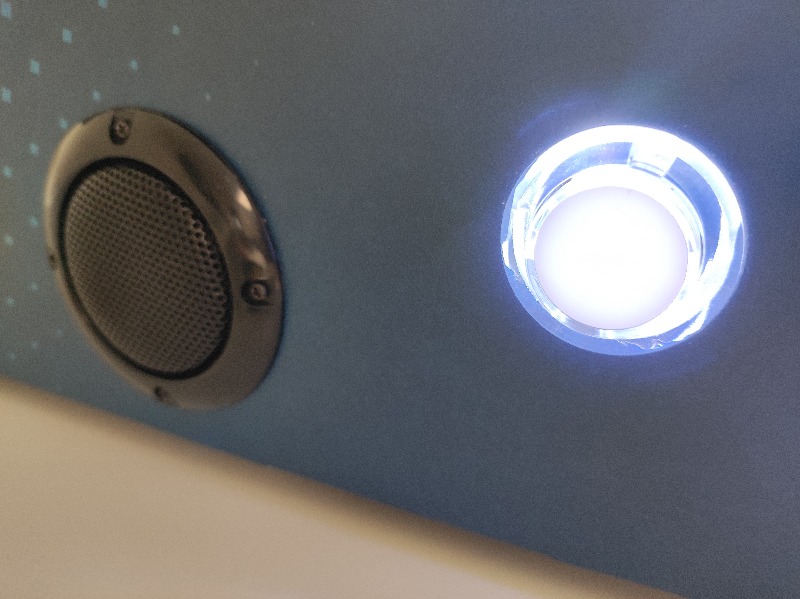

Luidspreker en flipperknop

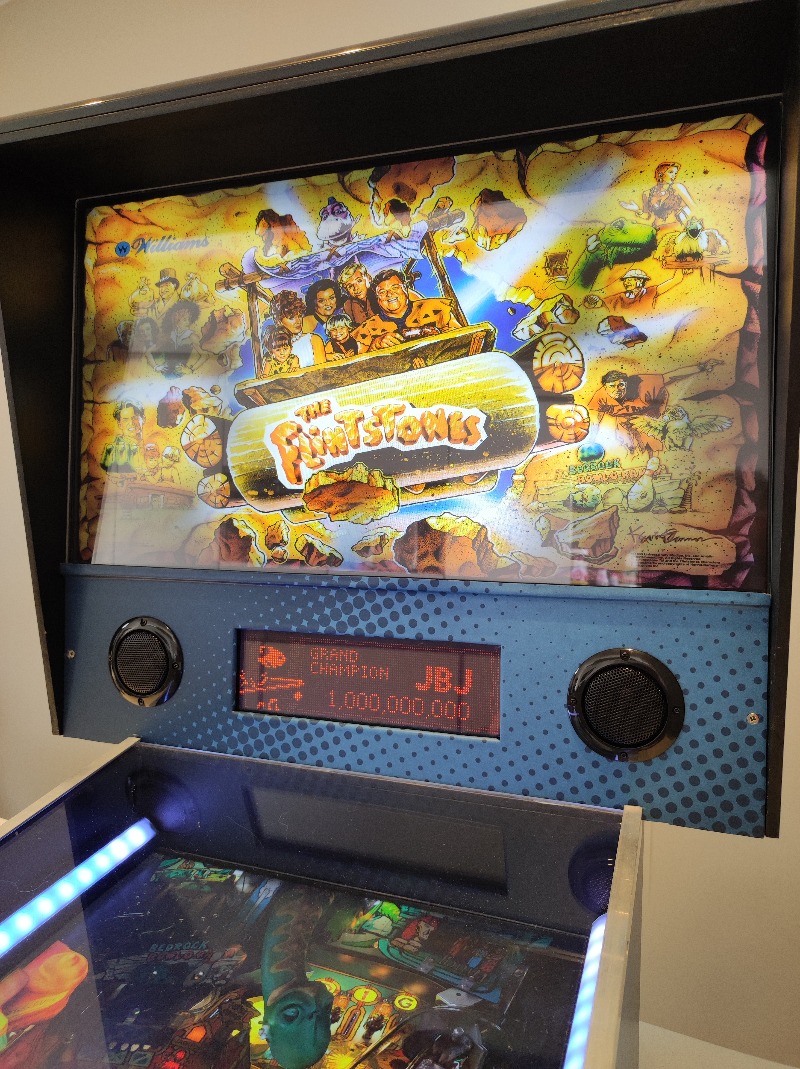

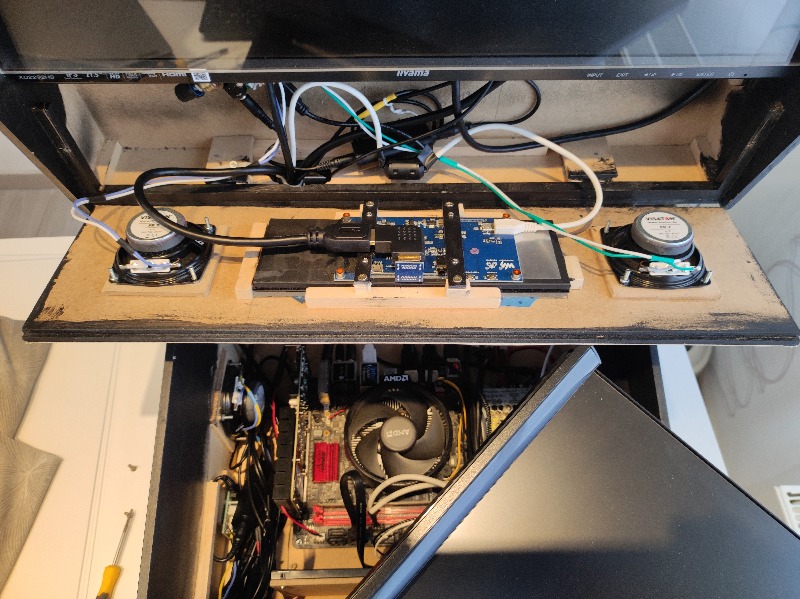

In de kopkast zitten twee luidsprekers en een kleine schermpje. Vanwege de beperkte ruimte gebruiken we een 90-graden hdmi-stekker

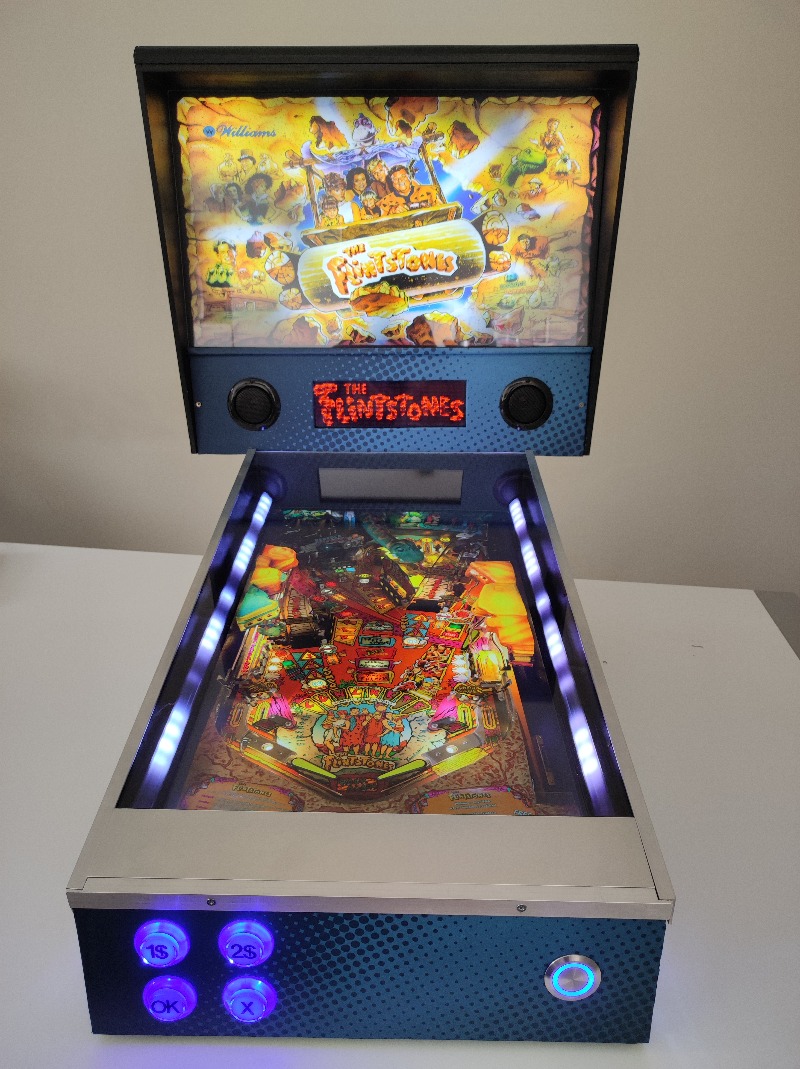

Enkele foto's van het resultaat
